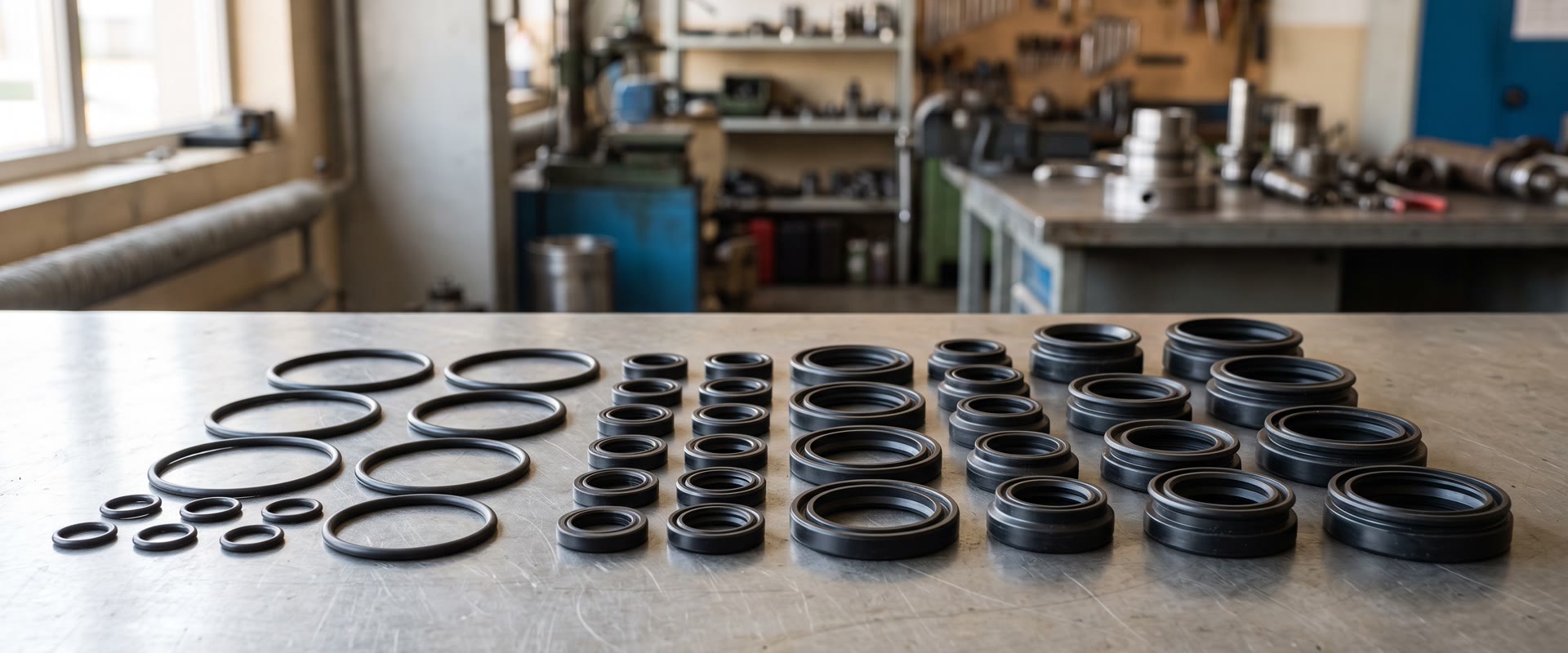

Как подобрать сальник и манжету для гидравлики
Половина обращений в наш магазин в Барнауле начинается с фразы «нужен вот такой сальник, подберёте?». Часто в руках — раскрошенное кольцо без единой читаемой цифры. Разберём, как подобрать уплотнение для гидравлики правильно: по размеру, по типу и по посадочному месту, — чтобы не заказывать деталь дважды.
Сальник, манжета, кольцо — не одно и то же
В обиходе «сальником» называют любое резиновое уплотнение, но у деталей разные задачи. Манжета держит давление на подвижном соединении — штоке или поршне. Кольцо круглого сечения (то самое «по ГОСТ 9833-73») уплотняет неподвижные стыки и работает в паре с канавкой. Грязесъёмник не держит давление вообще — он счищает грязь со штока на обратном ходе. Перепутали тип — уплотнение либо потечёт, либо быстро выйдет из строя.
Как читать размер уплотнения
Резиновые кольца по ГОСТ 9833-73 маркируются тремя числами — например, 025-030-30. Это внутренний диаметр, наружный диаметр и диаметр сечения в десятых долях миллиметра: 25 мм × 30 мм × 3,0 мм. Зная три размера, кольцо подбирается однозначно.
С манжетами сложнее: у них важны диаметр вала (штока), наружный диаметр и высота, а ещё — конструкция кромки. Если старое уплотнение «поплыло» и точных размеров нет, замерьте посадочное место штангенциркулем и запишите глубину канавки. С этими цифрами подбор занимает минуты.
Однобортная или двубортная манжета — в чём разница
Это вопрос, на котором ошибаются чаще всего.
Однобортная манжета
Одна рабочая кромка, которая держит давление с одной стороны. Ставится там, где среда только внутри узла, а с обратной стороны стоит отдельный грязесъёмник. Такая манжета создаёт меньше трения.
Двубортная манжета
Две кромки: основная держит рабочую жидкость, вторая работает как грязесъёмник и не пускает грязь внутрь. Её ставят на штоки техники, которая работает в пыли и грязи, когда отдельного съёмника в конструкции нет.
Простое правило: есть отдельный грязесъёмник — берите однобортную; съёмника нет, а условия грязные — двубортную. Поставите однобортную туда, где нужна двубортная, — грязь пойдёт под кромку и убьёт уплотнение за пару недель.
Материал: не только «резина»
Под гидравлику идёт маслобензостойкая резина (NBR) — она держит минеральные масла и не разбухает. Для высоких температур и агрессивных сред применяют другие составы, поэтому при подборе стоит сказать, на какой технике и в каких условиях работает узел. Полиуретановые манжеты выдерживают более высокое давление и абразив, но жёстче в монтаже.
Три ошибки при подборе
- Мерят изношенную деталь. Растянутое или севшее уплотнение даёт неверный размер — ориентируйтесь на посадочное место.
- Путают сечение и высоту. У кольца — диаметр сечения, у манжеты — высота профиля; это разные числа.
- Берут «похожее». Кольцо на 0,5 мм толще не сядет в канавку или будет выдавливаться под давлением.
Частые вопросы
Как подобрать сальник, если старый раскрошился?
Замерьте посадочное место, а не остатки уплотнения: диаметр штока или вала, наружный диаметр гнезда и его глубину. По этим размерам и типу узла подберём деталь. Можно привезти цилиндр или узел к нам — подберём на месте.
Чем отличается однобортный сальник от двубортного?
У однобортного одна рабочая кромка, он ставится вместе с отдельным грязесъёмником. У двубортного две кромки: одна держит жидкость, вторая счищает грязь. Двубортный нужен там, где отдельного съёмника нет, а техника работает в пыли.
Что означают цифры на резиновом кольце?
Маркировка вида 025-030-30 по ГОСТ 9833-73 — это внутренний диаметр, наружный диаметр и диаметр сечения в десятых миллиметра: 25×30×3,0 мм. Трёх размеров достаточно для точного подбора.
Подойдёт ли кольцо чуть большего размера?
Нет. Кольцо с бóльшим сечением не сядет в канавку и будет выдавливаться под давлением, а с меньшим — не создаст уплотнения. Размер должен совпадать с посадочным местом, допуски по ГОСТ учитываются заранее.
Какая резина подходит для гидравлики?
Для минеральных масел — маслобензостойкая резина NBR. Для высоких температур и особых сред подбирают другие составы. При подборе скажите условия работы узла — температуру, среду, давление.
Можно ли подобрать уплотнения по образцу?
Да. Привезите старую деталь или узел в наш магазин в Барнауле — определим тип и размер и подберём аналог со склада или под заказ. Это надёжнее, чем угадывать по фото.
Поможем с подбором
Не уверены в размере или типе — привозите образец или узел к нам в Барнауле, подберём уплотнение на складе. В наличии сальники и манжеты, резиновые кольца по ГОСТ 9833-73 и ремкомплекты. А если уплотнение течёт из-за задиров на штоке — посмотрите, чем поможет ремонт гидроцилиндра.
