Гидроцилиндр подъёма кузова КамАЗ: неисправности и ремонт
Гидроцилиндр подъёма кузова КамАЗ нужно ремонтировать, если он течёт по ступеням, кузов самопроизвольно опускается, ступени выдвигаются рывками или не в том порядке, кузов не поднимается до конца, а на хромированных ступенях появились задиры, коррозия или вмятины. Это телескопический многоступенчатый цилиндр, и в большинстве случаев его восстанавливают: меняют уплотнения, шлифуют или хромируют ступени, правят или заменяют повреждённые детали. Разберём признаки, причины и порядок ремонта.
Как устроен гидроцилиндр подъёма кузова

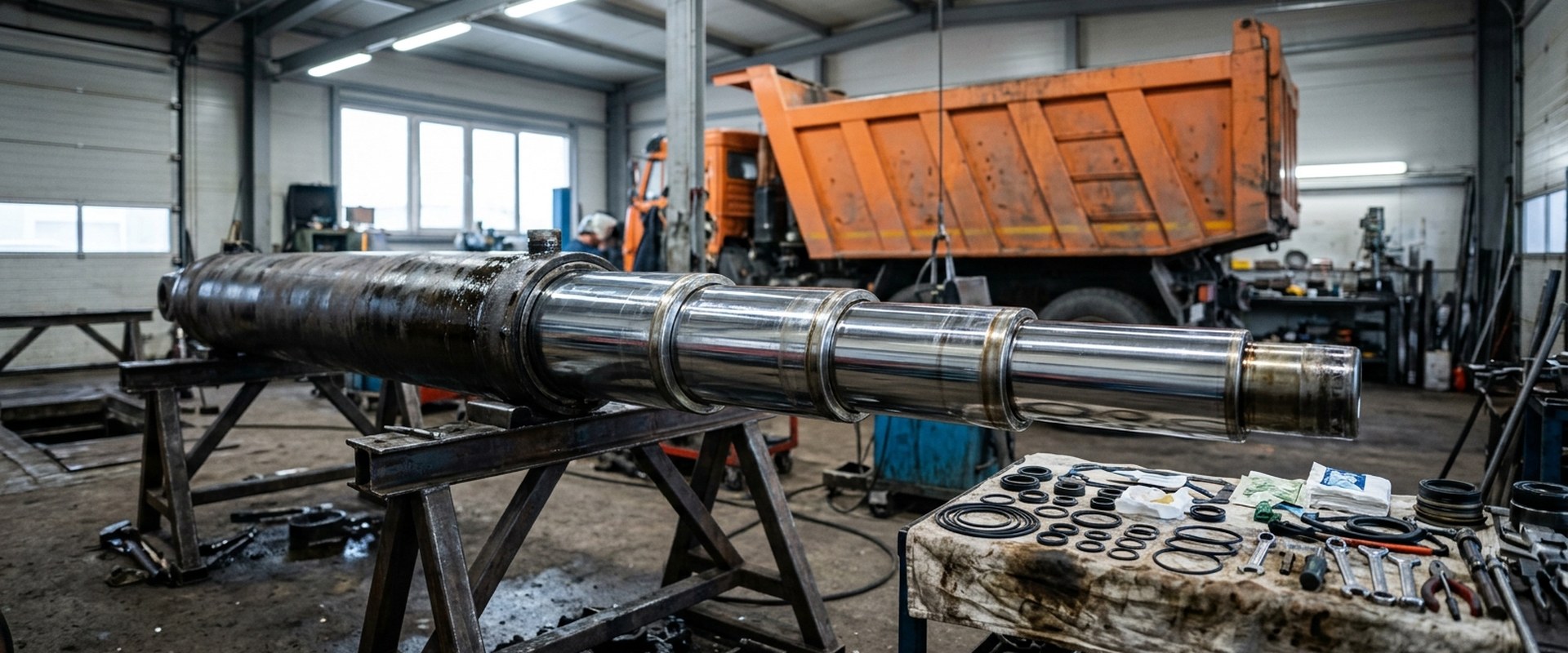

На самосвалах КамАЗ кузов поднимает телескопический гидроцилиндр: несколько ступеней (плунжеров) разного диаметра вложены одна в другую и выдвигаются по очереди. Каждая ступень уплотнена своим комплектом манжет и грязесъёмников, а между ступенями стоят направляющие кольца. Поэтому износ одной ступени уже приводит к течи и неравномерной работе всего цилиндра.
Признаки неисправности
О проблеме с цилиндром подъёма кузова говорят такие признаки:
- течь масла по одной или нескольким ступеням;
- кузов опускается сам в поднятом положении;
- рывки при подъёме, ступени выходят не по порядку или с задержкой;
- кузов не поднимается до конца или поднимается медленно;
- задиры, коррозия, вмятины на хромированной поверхности ступеней;
- перекос или изгиб цилиндра.
Кузов опускается сам: цилиндр или кран
Если кузов самопроизвольно опускается, причина может быть не в цилиндре, а в кране управления подъёмом кузова или клапанах системы. Простая проверка: если по ступеням нет течи, а кузов опускается, масло, скорее всего, уходит через кран или клапан. Если же видна течь по ступеням, изношены уплотнения цилиндра. Медленный подъём кузова при исправном цилиндре чаще связан с насосом, коробкой отбора мощности или недостатком масла.
Почему выходит из строя цилиндр подъёма
Основные причины выхода цилиндра из строя связаны с условиями работы самосвала:
- грязь и абразив на ступенях, которые проходят через грязесъёмники и режут манжеты;
- коррозия хромированных ступеней при простое в выдвинутом положении и на реагентах;
- боковые нагрузки при разгрузке на неровной площадке;
- перегрузка кузова и примёрзший груз;
- старение уплотнений и грязное масло в системе.
Ремкомплект или полный ремонт
Если ступени целые, без задиров, коррозии и вмятин, обычно хватает замены уплотнений. При повреждённых ступенях нужен полный ремонт с восстановлением их поверхности. Как подобрать ремкомплект и когда его мало, мы разбирали в статье «Ремкомплект гидроцилиндра КамАЗ».
Как ремонтируют гидроцилиндр подъёма кузова
Ремонт телескопического цилиндра проводится в том же порядке, что и ремонт обычного гидроцилиндра:
- Разборка и дефектовка всех ступеней, направляющих и уплотнений.
- Восстановление ступеней: шлифовка и полировка при мелких дефектах, хромирование при износе и коррозии, замена при изгибе или глубоких повреждениях.
- Замена всех уплотнений, грязесъёмников и направляющих колец.
- Сборка и испытание на стенде под давлением.
Уплотнения меняем в обязательном порядке, а манжеты и кольца для ремонта есть на нашем складе.
Как продлить срок службы цилиндра подъёма
Срок службы телескопического цилиндра во многом зависит от того, как эксплуатируют самосвал:
- не оставляйте кузов поднятым дольше необходимого: выдвинутые ступени покрываются грязью и ржавеют;
- разгружайтесь на ровной площадке, чтобы на цилиндр не действовали боковые нагрузки;
- не перегружайте кузов и не поднимайте его с примёрзшим грузом;
- после работы на реагентах и в грязи промывайте ступени и проверяйте грязесъёмники;
- следите за уровнем и чистотой масла в гидросистеме подъёма;
- при первых подтёках по ступеням не откладывайте ремонт: грязь, попадающая под изношенную манжету, повреждает хром.
Небольшая течь по одной ступени обычно устраняется заменой уплотнений. Если же ездить с течью месяцами, на ступенях появляются задиры, и ремонт обходится дороже из-за восстановления поверхности.
Ремонт гидроцилиндров КамАЗ в Барнауле
Мы ремонтируем гидроцилиндры подъёма кузова КамАЗ и другой техники. После ремонта каждый цилиндр проходит испытание на стенде под давлением 20 МПа, гарантия на ремонт - не менее 6 месяцев. Если цилиндр не подлежит ремонту, изготовим новый по образцу. Подробнее - на страницах ремонта гидроцилиндров и изготовления гидроцилиндров на заказ.
Частые вопросы
Почему кузов КамАЗа опускается сам?
Масло уходит через изношенные уплотнения цилиндра (тогда видна течь по ступеням) или через кран управления подъёмом и клапаны системы, если течи нет.
Почему ступени гидроцилиндра выходят рывками?
Из-за износа уплотнений и направляющих, задиров на ступенях или воздуха в системе. Если рывки сопровождаются течью, цилиндр нужно ремонтировать.
Почему кузов не поднимается до конца?
Чаще всего не хватает подачи или давления: износ насоса, неисправность коробки отбора мощности, низкий уровень масла или внутренние перетечки в изношенном цилиндре. Начните с проверки масла и насоса.
Можно ли восстановить ступень с коррозией?
Да. Ступени шлифуют и хромируют, это восстанавливает размер и защищает от коррозии. При изгибе или глубоких повреждениях ступень заменяют.
Проверяете цилиндр после ремонта?
Да. Каждый гидроцилиндр после ремонта проходит испытание на стенде под давлением 20 МПа и только после этого выдаётся заказчику.
Где отремонтировать гидроцилиндр подъёма кузова в Барнауле?
В АлтайГидроМаркет: Барнаул, проспект Калинина, 116/95, телефон (3852) 57-39-29. Гарантия на ремонт - не менее 6 месяцев.
