Ремкомплект гидроцилиндра подъёма кузова КамАЗ: состав, подбор, замена
Гидроцилиндр подъёма кузова у самосвала КамАЗ работает под серьёзной нагрузкой и с грязью, поэтому уплотнения в нём — расходник. Когда кузов перестаёт держаться в поднятом положении или из-под цилиндра потекло масло, в 9 случаях из 10 достаточно заменить ремкомплект, а не весь цилиндр. Разберём, из чего состоит ремкомплект, как подобрать его под свою модель КамАЗ и как поменять уплотнения без ошибок.
Что такое гидроцилиндр подъёма кузова КамАЗ
Это телескопический гидроцилиндр — несколько выдвижных секций (ступеней) одна в другой, чтобы при компактной длине в сложенном виде поднять кузов на большой угол. Каждая ступень имеет своё уплотнение, поэтому течь может появиться на любой из них. На самосвалах КамАЗ (5511, 55111, 65115 и родственных) применяются 3- и 5-ступенчатые цилиндры разных производителей, и это важно учитывать при подборе ремкомплекта.

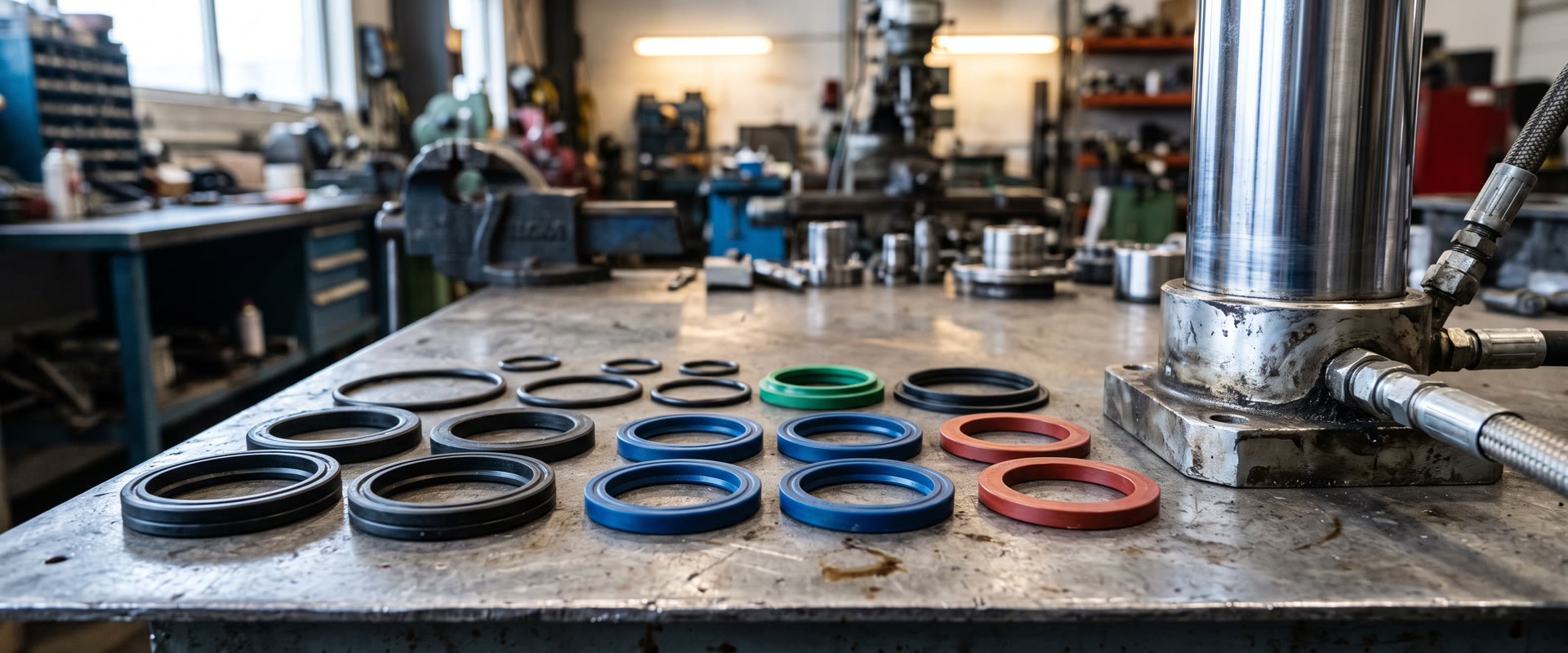

Что входит в ремкомплект
Полный ремкомплект гидроцилиндра подъёма кузова закрывает все точки, где может уйти масло:
- Манжеты (уплотнения ступеней) — основные рабочие уплотнения, держат давление на каждой секции;
- Грязесъёмники — счищают грязь со штоков ступеней на обратном ходе, продлевают жизнь манжетам;
- Направляющие (опорные) кольца — центрируют секции и не дают металлу тереться о металл;
- Уплотнительные кольца и стопорные элементы — герметизируют неподвижные стыки.
Экономить и менять «только ту манжету, что течёт» смысла нет: цилиндр всё равно придётся разбирать целиком, а соседние уплотнения того же возраста потекут следом. Дешевле поставить полный комплект за один разбор.
Как подобрать ремкомплект под свою модель
Ошибка в подборе — самая частая причина повторного ремонта. Ориентируйтесь не только на «КамАЗ», а на конкретику:
- Модель самосвала — 5511, 55111, 65115 и т. д.;
- Число ступеней цилиндра — 3 или 5 (считается по выдвижным секциям);
- Производитель цилиндра — на разных цилиндрах отличаются посадочные размеры;
- Диаметры ступеней — если маркировка стёрлась, замеряют посадочные места при разборке.
Проще всего — назвать модель самосвала и, если знаете, производителя цилиндра, либо привезти старые уплотнения на замер. Так подбор занимает минуты и исключает пересорт.
Замена ремкомплекта: порядок работ
Работа несложная, но требует чистоты и аккуратности — грязь под манжету убивает новый комплект так же быстро, как старый износ.
- Снятие и разборка. Цилиндр снимают, сливают масло, раздвигают и разбирают секции по порядку.
- Дефектовка. Осматривают зеркало ступеней: задиры и коррозия режут новые манжеты, поэтому повреждённые поверхности шлифуют, а сильно изношенные ступени меняют.
- Замена уплотнений. Ставят новые манжеты, грязесъёмники и направляющие кольца строго по посадочным местам.
- Сборка и проверка. Собирают, заполняют маслом и проверяют на удержание под нагрузкой — кузов не должен «проседать».
Частые ошибки при ремонте
- Ставят похожий, но не тот комплект. Уплотнение на пару миллиметров иного размера потечёт сразу или быстро износится.
- Не меняют грязесъёмники. Старый съёмник пропускает абразив, и новая манжета ходит недолго.
- Игнорируют задиры на зеркале. Повреждённая поверхность ступени режет новую манжету — сначала восстанавливают поверхность.
- Собирают в грязи. Песок под уплотнением сводит на нет весь ремонт.
Когда ремкомплекта мало
Если ступени изношены, погнуты или покрыты глубокой коррозией, одной заменой уплотнений не обойтись — нужен ремонт самого гидроцилиндра с восстановлением или заменой ступеней. В этом случае мы проводим полноценный ремонт телескопического цилиндра, а не только меняем РТИ. Понять, что именно нужно, помогает дефектовка при разборке.
Частые вопросы
Как подобрать ремкомплект гидроцилиндра подъёма кузова КамАЗ?
Нужны модель самосвала (5511, 55111, 65115), число ступеней цилиндра и, желательно, производитель цилиндра. Если маркировки нет — замеряем посадочные места по старым уплотнениям. По этим данным подберём комплект без пересорта.
Можно ли заменить только одну текущую манжету?
Технически можно, но невыгодно: цилиндр всё равно разбирается целиком, а соседние уплотнения того же возраста потекут следом. Дешевле сразу поставить полный ремкомплект за один разбор.
Почему кузов КамАЗ не держится в поднятом положении?
Чаще всего изношены манжеты ступеней гидроцилиндра — они пропускают масло, и кузов проседает. Реже причина в гидрораспределителе или клапане. Точно покажет разборка и проверка цилиндра под нагрузкой.
Сколько ступеней в гидроцилиндре подъёма кузова КамАЗ?
В зависимости от модели самосвала и производителя цилиндра — 3 или 5 выдвижных ступеней. Число ступеней обязательно учитывается при подборе ремкомплекта, поэтому его считают перед заказом.
Что входит в полный ремкомплект?
Манжеты (уплотнения ступеней), грязесъёмники, направляющие (опорные) кольца, уплотнительные и стопорные кольца. Такой комплект закрывает все точки возможной течи цилиндра.
Что делать, если на ступенях цилиндра задиры и коррозия?
Одной заменой уплотнений не обойтись — повреждённое зеркало режет новые манжеты. Сначала восстанавливают поверхность ступеней (шлифовка), а сильно изношенные ступени меняют. Это уже полноценный ремонт телескопического цилиндра.
Подбор ремкомплекта и ремонт в Барнауле
Назовите модель самосвала или привезите старые уплотнения — подберём ремкомплект гидроцилиндра подъёма кузова КамАЗ без пересорта. Готовые комплекты — в каталоге ремкомплектов КамАЗ, полный раздел — ремкомплекты гидроцилиндров. Если ступени изношены — поможет ремонт гидроцилиндра, а как правильно подобрать уплотнения — в статье о подборе сальников и манжет.
