Как подобрать РВД: параметры рукава и частые ошибки
Чтобы подобрать рукав высокого давления (РВД), нужно знать пять параметров: внутренний диаметр, рабочее давление гидросистемы, тип оплётки, тип и размер фитингов на концах и длину рукава. Ещё учитывают температуру эксплуатации и рабочую жидкость. Проще всего подобрать РВД по старому рукаву: большая часть параметров указана на самом шланге, а фитинги можно сравнить напрямую. Разберём каждый параметр и частые ошибки.
Внутренний диаметр
РВД подбирают по внутреннему диаметру, а не по наружному. Внутренний диаметр определяет, сколько масла пройдёт через рукав: слишком узкий рукав создаёт сопротивление, масло греется, а скорость работы гидроцилиндров и моторов падает. Наружный диаметр у рукавов с одинаковым проходом может различаться в зависимости от оплётки, поэтому мерить шланг снаружи бесполезно. Внутренний диаметр обычно указан в маркировке на рукаве.
Рабочее давление
Рабочее давление рукава должно быть не ниже максимального давления гидросистемы, с запасом на скачки давления. Давление, на которое рассчитан рукав, указано в маркировке на шланге. Если старый рукав порвался раньше срока, стоит проверить, не было ли давление в системе выше расчётного для него, и взять рукав с большим запасом.
Тип оплётки
От оплётки зависит, какое давление выдержит рукав. В маркировке её обозначают по стандарту:
- 1SN - одна металлическая оплётка, для систем с невысоким давлением;
- 2SN - две металлические оплётки, самый распространённый тип для гидравлики спецтехники и тракторов;
- 4SP, 4SH - четыре навивки стальной проволоки, для систем с высоким давлением и пульсацией.
Чем больше оплёток, тем выше допустимое давление, но тем жёстче рукав и больше минимальный радиус изгиба.
Маркировка на рукаве
Почти все параметры для подбора нового рукава можно прочитать на старом: производители наносят маркировку вдоль всего шланга. Обычно в ней указаны:
- тип рукава по стандарту, например 2SN или 4SP;
- внутренний диаметр в миллиметрах или дюймах;
- рабочее давление в барах или мегапаскалях;
- производитель и дата изготовления.
Если маркировка стёрлась, рукав подбирают по фитингам и замеру внутреннего диаметра на срезе, а давление - по паспорту техники. Дата изготовления помогает понять, не пора ли менять соседние рукава того же возраста.
Фитинги
Фитинг должен точно совпадать с ответной частью на технике: по типу резьбы, размеру, способу уплотнения и углу. Основные отличия:
- тип резьбы - метрическая или дюймовая (BSP, JIC и другие);
- способ уплотнения - по конусу, с уплотнительным кольцом или по плоскости;
- гайка или штуцер - внутренняя или наружная резьба;
- угол - прямой фитинг, 45 или 90 градусов.
Фитинги, похожие внешне, могут не подойти по шагу резьбы или углу конуса. Такой рукав либо не затянется, либо будет течь. Поэтому лучше привезти старый рукав или хотя бы снять его фитинги.
Длина рукава
Длину подбирают так, чтобы рукав не был натянут и не провисал, а при установке на нём не образовывалось лишних петель и перегибов. При движении узлов техники рукав должен иметь запас по длине: при давлении он немного укорачивается. Нельзя изгибать рукав круче минимального радиуса изгиба для его типа и перекручивать при монтаже: в этих местах он лопается первым.
Температура и рабочая жидкость
Рукав должен быть рассчитан на температуру, при которой работает техника, включая зимний запуск и нагрев масла летом. Обычно температурный диапазон указан производителем рукава. Для гидравлических масел подходят стандартные РВД, для других жидкостей нужно проверить совместимость материала внутреннего слоя.
Когда РВД пора менять
Рукав меняют, не дожидаясь разрыва, если на нём появились признаки старения или повреждения:
- трещины и затвердевание наружного слоя, особенно в местах изгиба;
- вздутия и пузыри на рукаве;
- оголённая или ржавая оплётка из-за потёртости;
- подтёки масла у фитинга или сдвиг фитинга относительно рукава;
- перегибы и заломы, после которых рукав не возвращает форму.
Лопнувший под давлением рукав - это не только простой техники, но и выброс горячего масла, поэтому изношенные РВД лучше менять при плановом обслуживании.
Частые ошибки при подборе
Большинство преждевременных разрывов и течей РВД связаны не с качеством рукава, а с ошибками при подборе:
- подбор по наружному диаметру вместо внутреннего;
- рукав без запаса по давлению;
- фитинг «похожий внешне», но с другой резьбой или углом конуса;
- рукав впритык по длине, без запаса на движение узлов техники;
- рукав с оплёткой, которая не подходит под давление и пульсацию системы.
Изготовление РВД в Барнауле

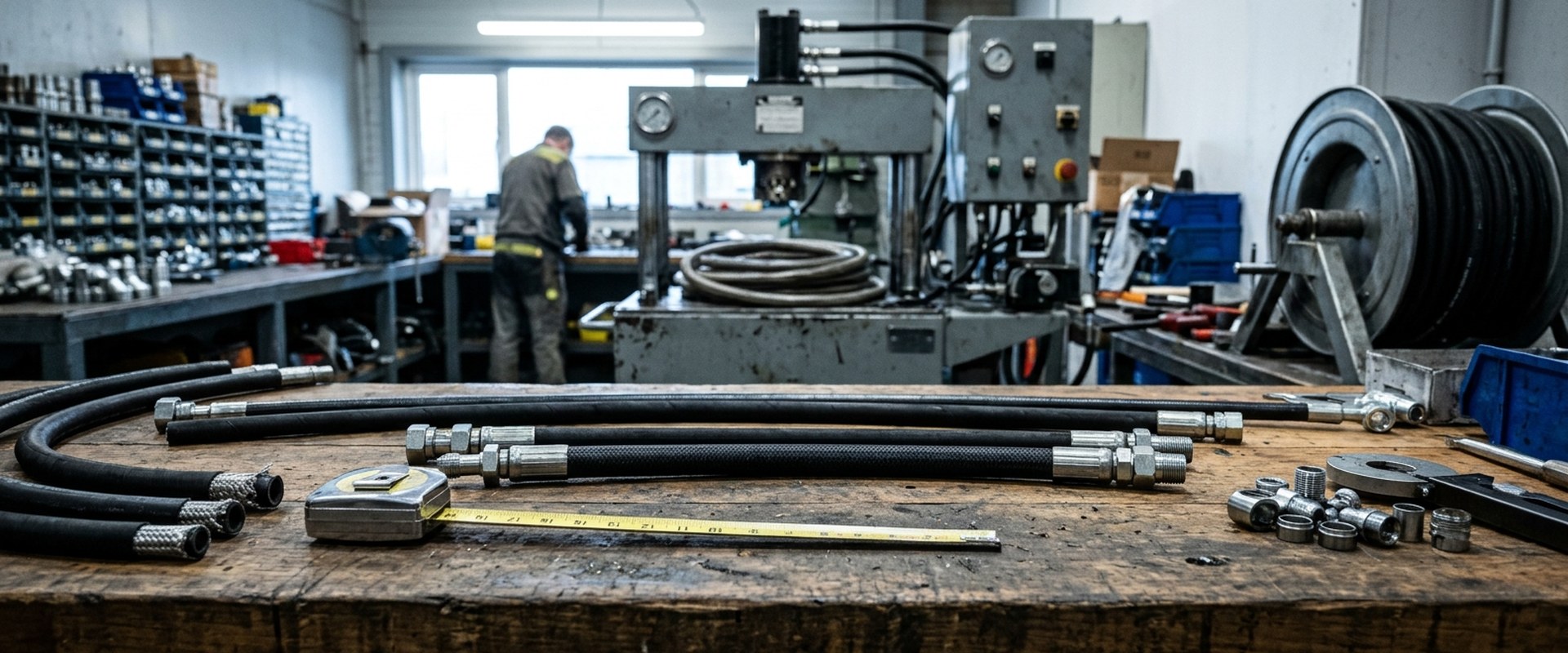

Мы изготавливаем и ремонтируем рукава высокого давления на оборудовании немецкой компании Uniflex, используя шланги и фитинги высокого качества. Изготовление РВД по старому образцу занимает около 10 минут. Помогаем подобрать рукав в гидроцехе или по телефону (3852) 57-39-29. Подробнее - на странице изготовления и ремонта РВД.
Частые вопросы
По какому диаметру подбирать РВД?
По внутреннему. Наружный диаметр у рукавов с одинаковым проходом может отличаться из-за оплётки.
Что означает маркировка 2SN на рукаве?
Рукав с двумя металлическими оплётками. Это самый распространённый тип для гидравлики спецтехники и тракторов.
Как узнать рабочее давление рукава?
Оно указано в маркировке на шланге. Рабочее давление рукава должно быть не ниже максимального давления гидросистемы, с запасом.
Как правильно определить длину РВД?
Рукав не должен быть натянут или провисать, а при установке на нём не должно быть лишних петель, перегибов и перекрута.
Можно ли изготовить РВД по старому образцу?
Да. По старому рукаву подбирают шланг и фитинги, изготовление занимает около 10 минут.
Где изготовить РВД в Барнауле?
В АлтайГидроМаркет: Барнаул, проспект Калинина, 116/95, телефон (3852) 57-39-29. Изготавливаем РВД на оборудовании Uniflex.
